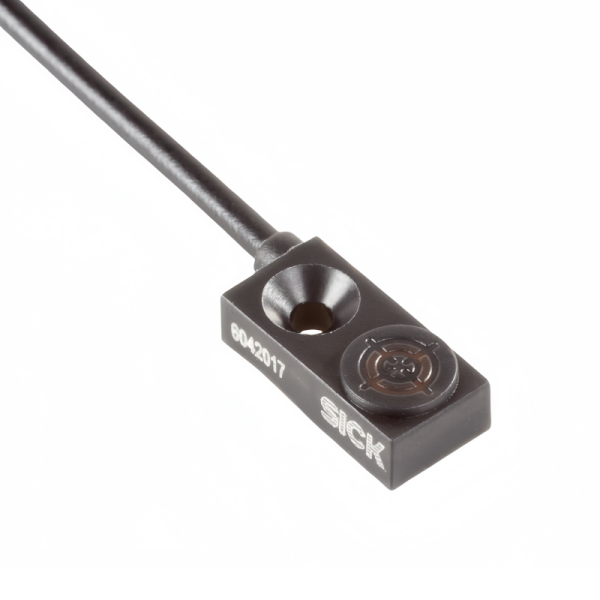

sick西克電感式接近傳感器IQ04-1B5NOKW2S 6042020結構突破與技術特點

結構突破：微型化與集成化設計

緊湊尺寸

傳感器尺寸為 8 mm × 16 mm × 4 mm，屬于微型化設計，顯著節省安裝空間，適用于對設備體積要求嚴苛的場景（如機器人末端執行器、微型自動化設備）。

與傳統光電傳感器相比，其結構高度降低至 4.7 mm（部分資料提及），進一步優化了緊湊型應用中的布局靈活性。

全集成電子裝置

內部集成發送器、接收器和檢測電路，減少外部元件依賴，簡化安裝流程。

塑料外殼設計兼顧輕量化與防護需求，防護等級達 IP67，可抵御粉塵、水濺及短暫浸沒，適應惡劣工業環境。

安裝便捷性

支持單螺釘快速安裝，縮短部署時間，降低維護成本。

扁平構型設計（高度僅4 mm）使其能嵌入狹小空間，突破傳統傳感器對安裝位置的限制。

技術特點

設計構造方形

觸發感應距離 Sn1.5 mm

安全接通距離 Sa1.215 mm

安裝在金屬齊平

開關頻率600 Hz

連接類型電纜，3 芯, 2 m

開關量輸出NPN

開關量輸出詳情NPN

輸出功能開口常閉

電氣規格DC 3 線

機械/電子參數

供電電壓10 V DC ... 30 V DC

殘余紋波≤ 10 %

電壓下降< 1.5 V

（接近傳感器）通電后開始工作前的延時≤ 10 ms

滯后1 % ... 15 %

溫度漂移 (Sr)± 10 %

電磁兼容性根據 EN 60947-5-2

持續性電流 Ia≤ 100 mA

導線材料PVC

導線橫截面0.09 mm2

導線直徑? 2.5 mm

短路保險?

抗沖擊與抗振性30 g, 11 ms / 10 … 55 Hz, 1 mm

運行環境溫度–25 °C ... +70 °C

外殼材料塑料, PA6

材料，感應面塑料, PA6

最大擰緊力矩0.06 Nm

應用場景

工業自動化控制

物料檢測：在包裝機中檢測產品到位情況，觸發灌裝或封口動作。例如，SICK傳感器用于檢測金屬瓶蓋是否到位。

安全防護：沖壓機安全光幕中檢測人體侵入，立即停機保護。

位置定位：機器人手臂抓取工件時，檢測元件位置并引導精準裝配。

機械加工與測量

尺寸檢測：測量工件寬度、厚度或直徑，如汽車零部件的公差控制。

速度監測：作為齒輪齒條測速傳感器，反饋轉速至控制系統。

振動分析：檢測機械振動振幅，預防設備故障。

汽車電子

車速傳感器：通過檢測齒輪轉速計算車速，反饋至儀表盤或ABS系統。

油門踏板傳感器：監測踏板位置，控制發動機燃油噴射量。

制動系統傳感器：檢測制動盤磨損程度，觸發維護提醒。

智能家居與安防

智能門鎖：檢測門鎖狀態，通過手機APP推送開關記錄。

安防報警：窗戶或抽屜開啟時觸發傳感器，聯動報警系統。

照明控制：檢測人體移動，自動開啟或關閉燈光。
