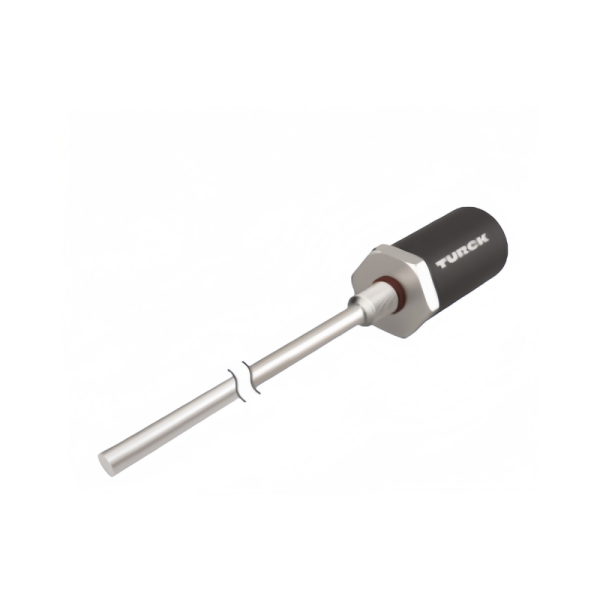

turck圖爾克耐壓線性位置傳感器LTX1300M-F10-LI0-X3-H1151 1540307工作原理

turck圖爾克耐壓線性位置傳感器LTX1300M-F10-LI0-X3-H1151 1540307工作原理

產品概述

適用于液壓缸

傳感器最高耐壓340bar（靜壓），680bar（動壓）

抗沖擊性達100g

通過3色LED燈顯示流量狀態

16位分辨率

可調測量范圍

拉桿工作溫度 -40 °C…+105 °C

電子元件工作溫度 -40 °C…+85 °C

防護等級IP68

7…30 VDC 電壓供電

模擬量輸出4…20 mA

M12 × 1接插件

技術數據

檢測類型與介質接觸

介質液體

測量原理磁致伸縮

測量范圍1300  mm

工作電壓7…30 VDC

輸出性能模擬量輸出

電流輸出4…20 mA

電氣連接接插件, M12 × 1

材料（檢測面）不銹鋼

外殼材料金屬, 鋁

工作溫度-40…+85 °C

防護等級IP68

核心原理：磁致伸縮效應

磁致伸縮效應是指某些鐵磁材料在磁場作用下會發生長度或體積的變化。當外部磁場變化時，材料內部會產生機械應變，反之，當材料受到機械應力時，其磁化狀態也會發生變化。LTX1300M傳感器利用這一效應，通過檢測磁場變化引起的波導絲扭轉波來實現位置測量。

傳感器內部組件與測量過程

波導絲：傳感器內部包含一根細長的波導絲，通常由鐵磁材料制成。波導絲是傳感器核心部件，負責產生和傳播扭轉波。

活動磁環：活動磁環安裝在被測物體上，如液壓缸活塞。當被測物體移動時，活動磁環隨之移動，其產生的磁場會與波導絲的磁場相互作用。

信號發射與接收：

發射脈沖：傳感器通電后，內部電子電路會向波導絲發射一個短暫的電流脈沖。這個脈沖會在波導絲周圍產生一個軸向磁場。

磁場相互作用：活動磁環產生的磁場與波導絲的軸向磁場相互作用，導致波導絲在活動磁環位置處產生一個微小的扭轉波。這個扭轉波會以固定的速度沿波導絲向兩端傳播。

反射波接收：當扭轉波傳播到波導絲的末端時，會被末端反射回來。傳感器內部的接收電路會檢測到這個反射波，并記錄從發射脈沖到接收到反射波的時間差。

位置計算：通過測量發射脈沖與反射波的時間差，結合已知的扭轉波在波導絲中的傳播速度，傳感器可以精確計算出活動磁環（即被測物體）的位置。計算公式為：位置 = (傳播速度 × 時間差) / 2。其中，除以2是因為扭轉波需要往返傳播一次。

技術特點

非接觸式測量：LTX1300M傳感器采用非接觸式測量方式，避免了機械磨損，延長了傳感器使用壽命。

高精度與高重復性：傳感器具有高精度和高重復性，能夠滿足工業應用中對位置測量的嚴格要求。

耐壓性能強：傳感器設計有高耐壓性能，適用于液壓系統等高壓環境。

抗沖擊性好：傳感器具有良好的抗沖擊性能，能夠適應高振動或沖擊場景。

防護等級高：傳感器防護等級達到IP68，防塵防水，適用于潮濕或多塵環境。
