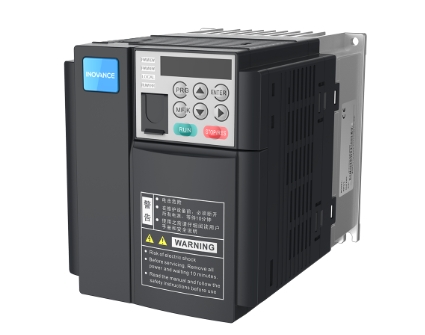

Inovance匯川變頻器MD520-4T1.5B(S)技術參數

Inovance匯川變頻器MD520-4T1.5B(S)技術參數

技術參數

輸入電壓：三相380-480V（±15%），50/60Hz，適配全球工業電網標準。

輸出功率：1.5kW（約2.04馬力），適用于輕載至中等負載場景。

適配電機類型：異步電機（IM）和永磁同步電機（PMSM），支持電機自學習功能，一鍵適配機電系統。

控制方式：

V/F控制：電壓與頻率成比例調節，適用于簡單調速需求（如風機、水泵），但低速時轉矩輸出能力較弱。

開環矢量控制（SVC）：無需編碼器，通過電機模型估算轉子位置，實現150%額定轉矩（0.5Hz時），調速范圍1:500。

閉環矢量控制（FVC）：需編碼器反饋轉子位置，實現180%額定轉矩（0Hz時），調速范圍1:2000，轉矩響應時間<20ms，適用于高精度場景（如拉絲機、數控機床）。

調速范圍：開環1:500，閉環1:2000，滿足不同工藝需求。

過載能力：150%額定電流60秒，180%額定電流3秒，適應重載啟動和短時過載場景。

轉矩響應：<20ms（典型值），快速響應負載變化，提升系統穩定性。

載波頻率：0.5-16kHz（自動調整），平衡電機噪音與發熱：

高載波頻率（如16kHz）降低電機噪音，但增加IGBT發熱量。

低載波頻率（如4kHz）減少發熱，但可能引發電機抖動。

啟動轉矩：

SVC模式：150%額定轉矩（0.5Hz）。

FVC模式：180%額定轉矩（0Hz），滿足重載啟動需求（如拉絲機、機床主軸）。

制動功能：支持直流制動（頻率0-50Hz，時間0-36秒），適應不同制動需求。

變頻器型號列舉

MD520-4T0.4B(S)

MD520-4T0.7B(S)

MD520-4T1.1B(S)

MD520-4T1.5B(S)

MD520-4T2.2B(S)

MD520-4T3.0B(S)

MD520-4T3.7B(S)

MD520-4T5.5B(S)

MD520-4T7.5B(S)

MD520-4T11B(S)

結構特點：

書本型設計：支持無縫并排安裝，節省機柜空間。

全封閉外殼+獨立風道：隔絕粉塵、腐蝕性氣體，延長電子元器件壽命，適合紡織、造紙等粉塵較多的場景。

散熱優化：獨立風道結構提升散熱效率，確保設備在高溫環境下穩定運行。

電磁兼容性（EMC）：內置C3級濾波器，降低電磁干擾（EMI），滿足精密控制需求，避免對周邊設備產生干擾。

安全功能：支持STO（安全轉矩關斷）功能，符合EN/IEC 62061:SIL CL3和EN ISO 13849-1:PLe標準，緊急情況下快速切斷電機動力。

節能功能：

電機節能算法：實時調節輸出電流，降低能耗。在風機、水泵等變負載場景中，節能率可達10%-15%（轉速降10%對應功耗降27%）。

耗電量統計：支持電能使用統計，便于用戶優化能源管理。

控制功能：

多段速運行：通過內置PLC或控制端子實現最多16段速運行，適應復雜工藝流程。

簡易PLC功能：內置邏輯控制，減少外部PLC依賴，降低成本。

擺頻功能：在紡織、化纖設備中改善紗錠繞卷均勻性。

通信與擴展：

支持Modbus、CANopen、Profinet等通信協議，輕松實現工業自動化組網。

可擴展PG卡（編碼器接口）、通信卡、IO擴展卡等，實現閉環控制或與上位機系統集成。
