Inovance匯川變頻器MD520-4T2.2B(S)工作原理

Inovance匯川變頻器MD520-4T2.2B(S)工作原理

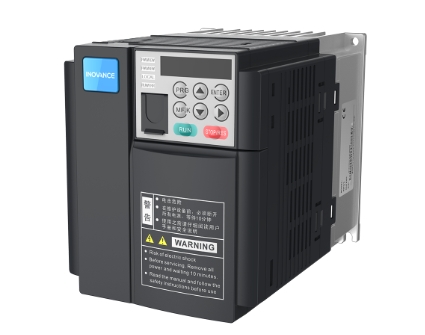

MD520-4T2.2B(S)是匯川技術推出的通用高性能電流矢量變頻器，屬于MD520系列。該系列變頻器專為三相交流異步電機和永磁同步電機（PMSM）的速度與轉矩控制設計，廣泛應用于紡織、造紙、拉絲、機床、包裝、食品、風機、水泵等自動化生產設備。

Inovance匯川變頻器MD520-4T2.2B(S)的工作原理基于變頻調速技術，通過整流、濾波、逆變?nèi)齻€核心階段實現電能轉換與電機控制，具體如下：

整流階段：輸入的三相交流電（380-480V）經二極管或可控硅整流模塊轉換為直流電（約310V）。整流過程將交流電的波動性轉換為直流電的穩定性，為后續逆變提供基礎。

濾波階段：直流電通過大容量電容進行濾波，消除電壓波動，確保直流母線電壓穩定。濾波電容的容量和耐壓值直接影響變頻器的輸出性能和穩定性。

逆變階段：濾波后的直流電通過IGBT（絕緣柵雙極型晶體管）功率管，運用PWM（脈寬調制）技術生成頻率可調的正弦波交流電。PWM技術通過調節占空比（脈沖寬度與周期的比值）同步控制輸出電壓和頻率，實現電機轉速的精確調節。載波頻率（IGBT開關頻率）可調（0.5-16kHz），以平衡電機噪音與發熱：

高載波頻率（如16kHz）降低電機噪音，但增加IGBT發熱量。

低載波頻率（如4kHz）減少發熱，但可能引發電機抖動。

關鍵控制技術：

矢量控制（FOC）：

開環矢量控制（SVC）：無需編碼器，通過電機模型估算轉子位置，實現150%額定轉矩（0.5Hz時），調速范圍1:500。

閉環矢量控制（FVC）：需編碼器反饋轉子位置，實現180%額定轉矩（0Hz時），調速范圍1:2000，轉矩響應時間<20ms，適用于高精度場景（如拉絲機、數控機床）。

V/F控制：電壓與頻率成比例調節，適用于簡單調速需求（如風機、水泵），但低速時轉矩輸出能力較弱。

節能與優化功能：

節能運行：實時監測負載變化，動態調整輸出電壓和頻率，減少無功功率損耗。在風機、水泵等變負載場景中，節能率可達10%-15%（轉速降10%對應功耗降27%）。

電機自學習：支持電機參數自動識別，優化控制性能。

多段速運行：支持最多16段速運行和S型加減速曲線，適應復雜工藝流程。

變頻器型號列舉

MD520-4T0.4B(S)

MD520-4T0.7B(S)

MD520-4T1.1B(S)

MD520-4T1.5B(S)

MD520-4T2.2B(S)

MD520-4T3.0B(S)

MD520-4T3.7B(S)

MD520-4T5.5B(S)

MD520-4T7.5B(S)

MD520-4T11B(S)

典型應用場景

流體控制：工廠通風系統、中央空調冷卻塔、鍋爐引風機、污水處理廠水泵等，通過降低電機轉速減少能耗（轉速降10%，功耗降27%），替代傳統擋板/閥門調節，節能率可達10%-40%。

輸送設備：皮帶輸送機、鏈?zhǔn)捷斔蜋C(jī)、分揀線、電梯等，根據負載需求調整輸送速度，避免電機長期滿載運行，延長設備壽命。

高精度加工：數控機床主軸、沖床、剪板機、拉絲機等，閉環矢量控制提供高精度轉矩輸出（±0.5%）和快速響應（<20ms），滿足重載啟動和高速加工需求。

紡織機械：紡紗機、織布機、印染機、化纖卷繞機等，擺頻功能改善紗錠繞卷均勻性，多電機同步控制保證織物張力穩定。

新能源領域：風力發電機組偏航系統、光伏跟蹤支架驅動、水力發電機調速等，優化控制提升發電效率。
